Tugas 4 Mikroprosesor (PIC 8259)



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

1. Tujuan [Kembali]

1. Dapat memahami prinsip kerja PIC 8259 pada Rangkaian

2. Dapat membuat rangkaian aplikasi dengan menggunakan PIC 8259

2. Alat dan Bahan  [Kembali]

2.1 Alat

         2.1.1 Instrument

         DC Voltmeter

Gambar 2.1.1 DC Voltmeter

        2.1.2 Probes

Gambar 2.1.2 Probes DC Voltmeter

       2.1.3 Generator

Gambar 2.1.3 Generator pembangkit sinyal

2.2 Alat

      2.2.1 Resistor

Gambar 2.2.1 Generator pembangkit sinyal

       Pada Rangkaian ini digunakan resistor dengan nilai 10k dan 220 ohm.

       2.2.2 Transistor

Gambar 2.2.2 Transistor

        Pada Rangkaian ini digunakan transistor dengan seri 2N1711.

        2.2.3 Kapasitor

Gambar 2.2.3 Kapasitor



       Pada Rangkaian ini digunakan kapasitor dengan nilai 1uF.

       2.2.4 Dioda

Gambar 2.2.4 Dioda

        Pada Rangkaian ini digunakan transistor dengan seri 10A01

       2.2.5 OP - AMP

Gambar 2.2.5 OP-AMP

        Pada Rangkaian ini digunakan OP-AMP dengan seri 1458

           2.2.8 IC RAM 6116

Gambar 2.2.8 IC RAM 6116

         2.2.9 IC ROM 2764

Gambar 2.2.9 IC ROM 2764

         2.2.10 IC PPI 8255

Gambar 2.2.10 IC PPI 8225



         2.2.12 IC 74LS138

Gambar 2.2.12 IC 74LS138

         2.2.13 IC 74LS373

Gambar 2.2.13 IC 74LS373

         2.2.14 Switch

Gambar 2.2.14 Switch

         2.2.15 Wire Bus

Gambar 2.2.15 Wire Bus



         2.2.17 Motor DC

Gambar 2.2.17 Motor DC



         2.2.22 IC Gerbang Logika

Gambar 2.2.22 IC Gerbang Logika

         2.2.22 IC Gerbang Logika

Gambar 2.1 PIC 8259

 IC PIC 8259 mempunyai 8 masukan interupsi yaitu IRQ0 sampai dengan IRQ7. PIC 8259 berfungsi untuk  menerima dan mengatur interupsi yang muncul dan mengarahkannya pada sistem penerima interupt  serta untuk mempercepat respon sistem (fungsi interupt)

Fungsi Masing-Masing Pin :

1. D7 – D0 : data bus

2. RD  : Proses pembacaan, Aktif low

3. WR  : Proses penulisan, aktif low

4. A0   : bernilai ‘0’ untuk alamat 20h

                Bernilai ‘1’ untuk alamat 21h

5. CS  : chip select

6. CAS0-CAS2: perluasan PIC

PIC 8259 mempunyai 8 masukan interupsi aktif rendah yaitu: IR0 sampai dengan IR7

B. IC 74LS138

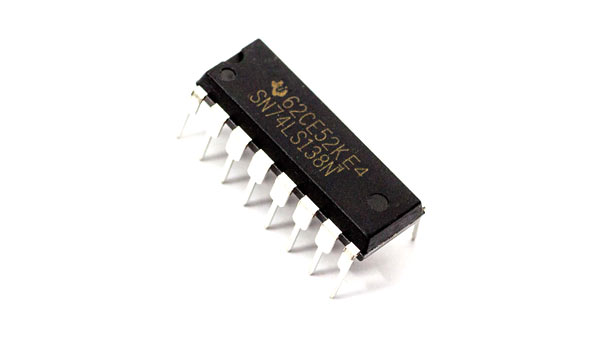

Gambar 2.2  IC 74LS138

IC 74138 adalah sebuah aplikasi demultiplexer. Demultiplexer adalah perangkat elektronik yang berfungsi untuk memilih salah satu data dari banyak data menggunakan suatu data input. Demultiplexer sering disebut sebagai perangkat dengan sedikit input dan banyak output ic ini cocok untuk pengguna mikrokontroler yang membutuhkan  output.

 Demultiplexer 74LS138 berfungsi untuk memilih salah satu dari 8 jalur dengan memberikan data BCD 3 bit pada jalur masukan A0 – A2. Demultiplexer 74LS138 memiliki 8 jalur keluaran Q0 – Q7, 3 jalur masukan A0 – A2 dan 3 jalur kontrol expansi E1 – E3.

Gambar 2.3   Data sheet IC 74LS138

Gambar 2.4   Tabel Kebenaran IC 74LS138

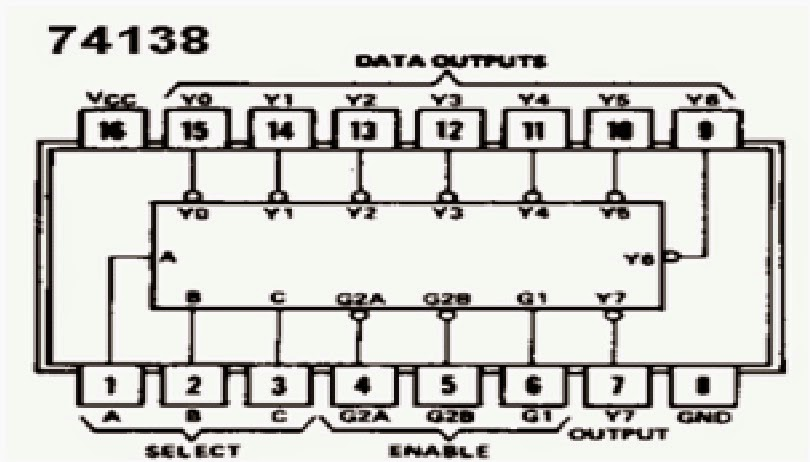

Gambar 2.5  Fungsi PIN pada  IC 74LS138

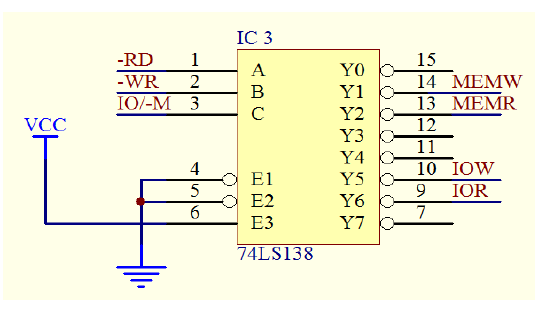

Rangkaian decoder ini digunakan untuk memisahkan sinyal RD (Read) dan WR (Write) untuk memori yaitu MEMR (Memory Read) dan MEMW (Memory Write) serta untuk I-O (Input-Output) yaitu IOR (Input-Output Read) dan IOW (Input-Output Write). Dengan input IO/-M ke kaki C dari IC 74LS138 maka outputnya langsung meenghasilkan sinyal kontrol RD dan WR terpisah untuk memori atau I-O.

C. Switch

Gambar 2.6  Switch untuk menghubungkan arus listrik

Sakelar adalah sebuah perangkat yang digunakan untuk memutuskan jaringan listrik, atau untuk menghubungkannya. Jadi saklar pada dasarnya adalah alat penyambung atau pemutus aliran listrik. Selain untuk jaringan listrik arus kuat, saklar berbentuk kecil juga dipakai untuk alat komponen elektronika arus lemah

D. 7- Segment

Gambar 2.7  Switch untuk menghubungkan arus listrik

Seven Segment Display (7 Segment Displa7y) dalam bahasa Indonesia disebut dengan Layar Tujuh Segmen adalah komponen Elektronika yang dapat menampilkan angka desimal melalui kombinasi-kombinasi segmennya. Seven Segment Display pada umumnya dipakai pada Jam Digital, Kalkulator, Penghitung atau Counter Digital, Multimeter Digital dan juga Panel Display Digital seperti pada Microwave Oven ataupun Pengatur Suhu Digital . Seven Segment Display pertama diperkenalkan dan dipatenkan pada tahun 1908 oleh Frank. W. Wood dan mulai dikenal luas pada tahun 1970-an setelah aplikasinya pada LED (Light Emitting Diode).

3. Dasar Teori  [Kembali]

4. Percobaan  [Kembali]

Prosedur Percobaan :

1. Rangkai seperti pada gambar. Untuk file dapat di download pada link bagian bawah.



2. Atur logistate yang terhubung ke decoder 74LS138.

Gambar 3.1 Gambar rangkaian saat 7-Segment menghasilkan angka satu

Pada gambar 3.1 ini 7-segment menampilkan angka satu pada layar, karena IC 74LS373 yang bekerja adalah IC paling atas yang telah diatur sedemikian rupa output nya agar bisa menampilkan angka satu pada sevent segment. Ini seperti logika 1-0-0-0.

Gambar 3.2 Gambar rangkaian saat 7-Segment menghasilkan angka dua

Pada gambar 3.2 ini 7-segment menampilkan angka dua pada layar, karena IC 74LS373 yang bekerja adalah IC kedua dari atas yang telah diatur sedemikian rupa output nya agar bisa menampilkan angka dua pada sevent segment. Ini seperti logika 0-1-0-0.

Gambar 3.3 Gambar rangkaian saat 7-Segment menghasilkan angka tiga

Pada gambar 3.3 ini 7-segment menampilkan angka tiga pada layar, karena IC 74LS373 yang bekerja adalah IC ketiga dari atas yang telah diatur sedemikian rupa output nya agar bisa menampilkan angka tiga pada sevent segment. Ini seperti logika 0-0-1-0.

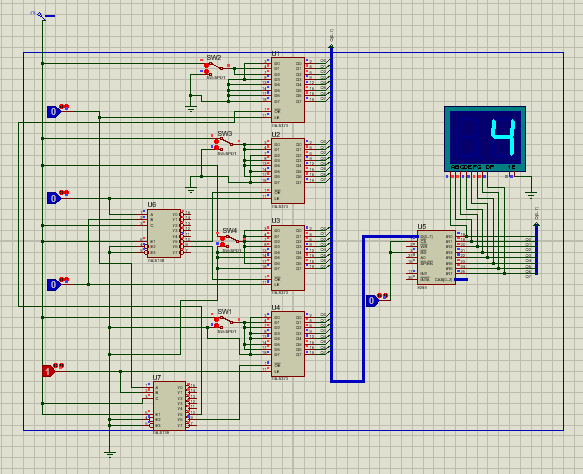

Gambar 3.1 Gambar rangkaian saat 7-Segment menghasilkan angka satu

Pada gambar 3.4 ini 7-segment menampilkan angka empat pada layar, karena IC 74LS373 yang bekerja adalah IC paling bawah yang telah diatur sedemikian rupa output nya agar bisa menampilkan angka empat pada sevent segment. Ini seperti logika 0-0-0-1.

Prinsip kerja dari rangkaian ini adalah dengan mengandalkan dua buah IC 74LS138 decoder sebagai penentu dari IC 74LS373 yang akan digunakan. pada saat IC 74LS138 bekerja sebagai penentu I/O yang juga ditentukan pada bagian input A,B dan C. A melambangkan read dan B write sedangkan C penentu IO/M. Saat difungsikan sebagai IOW maka akan mengaktif low kan Y5. Saat difungsikan sebagai IOR maka akan aktif low kan Y6. Kedua IC 74LS138 ini berfungsi seperti ini dan disambung ke IC 74LS373 Sebagai IC untuk Latch. Maing - Masing IC 74LS373 ini sudah diatur sedemikian rupa agar nantinya dapat mengeluarkan output pada PIC 8259yang terhubung pada kaki 7-segment dan nyala sesuai urutan LED yang terseusun pada 7-Segment tersebut.

Video percobaan rangkaian menggunakan PIC 8259

File Datasheet LCD - Download

File Datasheet IC 8259 - Download

File datasheet IC 74LS138 - Download

File datasheet IC 74LS373 - Download

File HTML - Download

File Rangkaian PIC 8259 - Download

File Video - Download



1.      Perhatikan Gambar Berikut



Pada IC 74LS138, apabila untuk menghidupkan PIN yang digunakan untuk menentukan berfungsi sebagai I/O adalah …

a. A

b. B

c. C

d. E1



Jawab : c. C.

Pembahasan : PIN A untuk menentukan READ

                       PIN B untuk menentukan WRITE

                      PIN E1 untuk mengatur enable dari penggunaan IC 74LS138

2.      Perhatikan Gambar berikut :

Pin yang bertuliskan IR0 – IR7 berfungsi sebagai…

a.       Pengendali READ

b.      Mengaktifkan IC 8259

c.       Sebagai pin Interupt

d.      Sebagai data bus

Jawaban : C. Sebagai Interupt

Pembahasan : pengendali Read = RD

                      Mengaktifkan IC 8259 = CS

                       Sebagai data bus = D[0..7]
