uC Arduino memakai ADDA converter



[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

1. Tujuan [Kembali]

1. Dapat Menggunakan Arduino dalam konversi Analog to Digital dan Digital to Analog.

2. Dapat Membuat rangkaian aplikasi menggunakan ADDA dari arduino uno.



2. Alat dan Bahan  [Kembali]

2.1 Alat

         2.1.1 Instrument

         AC Voltmeter

Gambar 2.1.1 AC Voltmeter





2.2 Alat

      2.2.1 Resistor

Gambar 2.2.1 Generator pembangkit sinyal

       Pada Rangkaian ini digunakan resistor dengan nilai 10k dan 220 ohm.



         2.2.11 LED

Gambar 2.2.11 LED (Ligt Emitting Diode)



         2.2.17 Motor DC

Gambar 2.2.17 Motor DC

3. Dasar Teori  [Kembali]

       3.1 Resistor

        Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

Jenis-jenis resistor :

1. Fixed Resistor

Fixed Resistor adalah jenis Resistor yang memiliki nilai resistansinya tetap. Nilai Resistansi atau Hambatan Resistor ini biasanya ditandai dengan kode warna ataupun kode Angka.

Simbol Fixed Resistor :

Gambar 3.1.1 Simbol Fixed Resistor

2. Variable Resistor



Variable Resistor adalah jenis Resistor yang nilai resistansinya dapat berubah dan diatur sesuai dengan keinginan. Pada umumnya Variable Resistor terbagi menjadi Potensiometer, Rheostat dan Trimpot.

Simbol Variabel Resistor :

Gambar 3.1.2 Simbol Variabel Resistor

Cara menentukan nilai resistor dengan kode warna :

Gambar 3.1.3 Tabel Nilai Resistor Berdasarkan Warna

Perhitungan untuk Resistor dengan 4 Gelang warna :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 10⁵ = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.

Perhitungan untuk Resistor dengan 5 Gelang warna :

Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 10⁵
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 10⁵ = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.

Cara menghitung nilai Resistor berdasarkan Kode Angka :

Gambar 3.1.4 Nilai Resistor Berdasarkan Angka

Kode Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;

Contoh cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah sebagai berikut :

Masukkan Angka ke-1 langsung = 4
Masukkan Angka ke-2 langsung = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)

Ada juga yang memakai kode angka seperti dibawah ini :
(Tulisan R menandakan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm

Keterangan :

Ohm = Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)

Fungsi-fungsi Resistor di dalam Rangkaian Elektronika diantaranya adalah sebagai berikut :

• Sebagai Pembatas Arus listrik
• Sebagai Pengatur Arus listrik
• Sebagai Pembagi Tegangan listrik
• Sebagai Penurun Tegangan listrik



4. Percobaan  [Kembali]

Prosedur Percobaan :

1. Rangkailah seperti pada gambar 4.1. File rangkaian dapat didownload pada bagian link download.

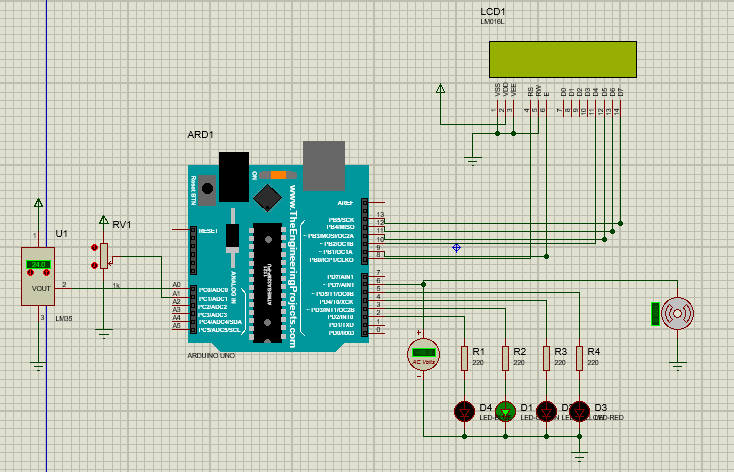

Gambar 4.1 Gambar rangkaian aplikasi ADDA

Prinsip Kerja :

Video percobaan Aplikasi Rangkaian ADDA

File Datasheet Motor DC - Download

File Listing Program - Download
File HTML - Download

File Rangkaian Aplikasi  - Download

File Video - Download
