Pada Rangkaian ini digunakan resistor dengan nilai 10k dan 220 ohm.
2.2.4 Dioda
Pin 2 (GND) adalah jalur ke ground.
Pin 3 (VEE) dihubungkan ke jalur -12V.
Pin 4 adalah saluran jalur output DAC 0808, yang sifatnya adalah output membalik.
Pin 5 s/d 12 (Input) merupakan jalur input 8 bit data biner.
Pin 13 (VCC) harus dipasang pada catu daya +5V.
Pin 14 (+ Vref) berfungsi sebagai input tegangan referensi positif. Penggunaanya dihubungkan dengan catu daya positif melalui resistor atau VR.
Pin 15 (- Vref) berfungsi sebagai input tegangan referensi negatif. Penggunaanya dihubungkan dengan catu daya negatif atau ground melalui resistor atau VR.
Pin 16 (COMP) adalah terminal kompensator frekuensi terhadap IC DAC 0808 ini. aplikasinya dipasang sebuah kapasitor yang terhubung ke jalur VCC.
2.2.9 IC PIC 8259
2.2.10 IC PPI 8255
2.2.14 Switch
Fixed Resistor adalah jenis Resistor yang memiliki nilai resistansinya tetap. Nilai Resistansi atau Hambatan Resistor ini biasanya ditandai dengan kode warna ataupun kode Angka.
Perhitungan
untuk Resistor dengan 4 Gelang warna :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2;
atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Perhitungan
untuk Resistor dengan 5 Gelang warna :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5
Gelang ke 4 : Hijau = 5 nol dibelakang angka gelang ke-2;
atau kalikan 105
Gelang ke 5 : Perak = Toleransi 10%
Maka nilai Resistor tersebut adalah 105 * 105 = 10.500.000 Ohm atau 10,5 MOhm dengan toleransi 10%.
Cara menghitung nilai Resistor
berdasarkan Kode Angka :
Kode
Angka yang tertulis di badan Komponen Chip Resistor adalah 4 7 3;
Contoh
cara pembacaan dan cara menghitung nilai resistor berdasarkan kode angka adalah
sebagai berikut :
Masukkan
Angka ke-1 langsung = 4
Masukkan Angka ke-2 langsung = 7
Masukkan Jumlah nol dari Angka ke 3 = 000 (3 nol) atau kalikan dengan 10³
Maka nilainya adalah 47.000 Ohm atau 47 kilo Ohm (47 kOhm)
Ada
juga yang memakai kode angka seperti dibawah ini :
(Tulisan R menandakan letaknya koma decimal)
4R7 = 4,7 Ohm
0R22 = 0,22 Ohm
Keterangan :
Ohm
= Ω
Kilo Ohm = KΩ
Mega Ohm = MΩ
1.000 Ohm = 1 kilo Ohm (1 KΩ )
1.000.000 Ohm = 1 Mega Ohm (1 MΩ)
1.000 kilo Ohm = 1 Mega Ohm (1 MΩ)
Fungsi-fungsi Resistor di dalam Rangkaian
Elektronika diantaranya adalah sebagai berikut :
- Sebagai
Pembatas Arus listrik
- Sebagai
Pengatur Arus listrik
- Sebagai
Pembagi Tegangan listrik
- Sebagai
Penurun Tegangan listrik
Kapasitor pada hakikatnya adalah suatu alat yang dapat menyimpan energi/ muatan listrik di dalam medan listrik, dengan cara mengumpulkan ketidakseimbangan internal dari muatan listrik atau komponen listrik yang mampu menyimpan muatan listrik yang dibentuk oleh permukaan (piringan atau kepingan) yang berhubungan yang dipisahkan oleh suatu penyekat.
Prinsip sebuah kapasitor pada umumnya sama halnya dengan resistor yang
juga termasuk dalam kelompok komponen pasif, yaitu jenis komponen yang
bekerja tanpa memerlukan arus panjar. Kapasitor terdiri atas dua
konduktor (lempeng logam) yang dipisahkan oleh bahan penyekat (isolator).
Isolator penyekat ini sering disebut sebagai bahan (zat) dielektrik.
Rumus Mencari Kapasitansi Kapasitor :
luas area plat metal (A)
jarak (t) antara kedua plat metal (tebal
dielektrik)
konstanta (k) bahan dielektrik.
Rumus untuk Kapasitor dengan Rangkaian Paralel :
Rumus untuk Kapasitor dengan Rangkaian Seri :
Simbol kapasitor :
3.3 Dioda
Dioda (diode) yaitu komponen elektronika aktif yang
terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus
listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.
Di
ilmu Fisika dioda dipakai penyeimbang arah rangkaian elektronika. Elektronika
ada 2 terminal yaitu anoda berarti positif dan katoda berarti negatif.
Prinsip
kerja dari anode berdasarkan teknologi pertemuan positif dan negative
semikonduktor. Jadi, anode bisa menghantarkan arus litrik dari anoda menuju
katoda, tapi tidak sebaliknya katoda ke anoda.
Simbol Anoda :
Cara Mengukur Dioda dengan Multimeter :
- Pertama, aturkan Posisi Saklar
pada Posisi OHM (Ω) x1k atau x100
- Lalu, hubungkan Probe Merah
pada Terminal Katoda (tanda gelang)
- Kemudian, hubungkan Probe Hitam
pada Terminal Anoda.
- Setelah itu, kamu baca hasil
Pengukuran di Display Multimeter.
- Berikutnya, jarum pada Display
Multimeter harus bergerak ke kanan.
- Selanjutnya, balikan Probe
Merah ke Terminal Anoda dan Probe Hitam pada Terminal Katoda (tanda
gelang).
- Kemudian, kamu baca hasil
Pengukuran di Display Multimeter.
- Terakhir, jarum harus tidak
bergerak.
2. Multimeter Digital (Fungsi Ohm/Ohmmeter)
Caranya:
- Pertama, aturkan Posisi Saklar
pada Posisi OHM (Ω)
- Kemudian, hubungkan Probe Hitam
pada Terminal Katoda (tanda gelang)
- Lalu, hubungkan Probe Merah
pada Terminal Anoda.
- Berikutnya, baca hasil
pengukuran di Display Multimeter
- Selanjutnya, display harus
menunjukan nilai tertentu (Misalnya 0.64MOhm)
- Setelah itu, kamu balikan Probe
Hitam ke Terminal Anoda dan Probe Merah ke Katoda
- Kemudian, baca hasil pengukuran
di Display Multimeter
- Terakhir, nilai Resistansinya
adalah Infinity (tak terhingga) atau Open Circuit.
Pada rangkaian diatas digunakan DAC 0808 untuk mengonversi biner menjadi decimal dari tegangan untuk dioutputkan ke DC motor. Jadi, kecepatan dari motor DC ini tergantung dari masukan pada DAC 0808. RAM 6116 ini digunakan untuk menyimpan data pada tiap-tiap alamat untuk nantinya dapat digunakan untuk dikonversi oleh DAC 0808. PPI 8255 disini digunkana untuk menampilkan pada LCD pin berapa yang hidup, kemudian angka pin yang hidup akan ditampilkan ke 7-segment sesuai yang aktif pada PIC 8259.
Prinsip Kerja :
1. Pertama kita simpan data-data pada IC RAM 6116. Kemudian pada IC 8259 kita tentukan pin mana yang ingin dihidupkan. Masing-masing pin ini nantinya akan diubah bitnya menjadi sinyal analog yang dihubungkan ke motor dc. pada pin paling bawah pada 8259 merupakan pin yang paling tinggi dan nantinya juga akan menghasilkan kecepatan motor maximal.
2. Pada sebelah kana terdapat LCD yang nantinya akan menampilkan angka yang dianggap sebagai level tengangan yang diperoleh oleh motor DC, Semakin tinggi angka maka menandakan semakin cepat putaran motor DC.
File Datasheet 74LS138 - Download
File Datasheet Motor DC - Download
File Datasheet IC 8255 - Download

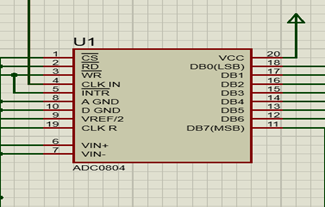

2 Perhatikan gambar dibawah ini :
Fungsi dari pin DB0 – DB7 adalh …
a.
Sebagai pengaktif IC ADC8084
b.
Sebagai output keluaran BINER
c.
Sebagai tegangan sumber IC
d.
Sebagai pengatur Read dan Write
Jawab
: B. Sebagai output keluaran biner
