Laporan akhir percobaan 1


1. Jurnal  [Kembali]

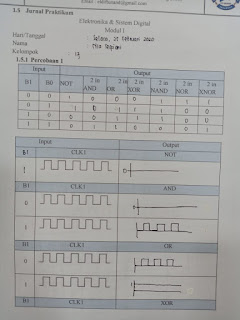

Gambar 1.1 Jurnal Percobaan 1

Gambar 1.2 Jurnal Percobaan 1



2. Hardware  [Kembali]

Gambar 2.1 Hardware percobaan 1

3. Video Praktikum [Kembali]


Video 3.1 Percobaan 1


4. Analisa  [Kembali]

a. Pengaruh Clock terhadap output pada masing-masing gerbang logika :

*  Gerbang NOT

- Pada saat B1 = 1, sinyal output pada gerbang NOT berlogika 0. Karena seluruh sinyal output pada gerbang NOT akan dibalikan.

* Gerbang AND

- Pada saat B1 = 0, sinyal output pada gerbang AND juga selalu berlogika 0. Karena, pada gerbang AND output bernilai 1 hanya pada saat kedua input bernilai 1.

- Pada saat B1 = 1, sinyal output pada gerbang AND mengikuti sinyal clock. Karena pada saat sinyal clock berlogika 1, maka output juga 1, dan saat clock berlogika 0, maka output juga berlogika 0.

* Gerbang OR

- Pada saat B1 = 0, sinyal output pada gerbang OR mengikuti sinyal clock. Karena pada saat sinyal clock berlogika 1, maka output juga 1, dan saat clock berlogika 0, maka output juga berlogika 0.

- Pada saat B1 = 1, sinyal output pada gerbang OR akan selalu bernilai 1. Karena pada saat sinyal clock berlogika 1, maka output 1, dan saat clock berlogika 0, maka output juga tetap berlogika 1. Karena pada gerbang OR output bernilai 1 saat salah satu input berlogika 1.

* Gerbang XOR

- Pada saat B1 = 0, sinyal output pada gerbang XOR mengikuti sinyal clock. Karena, pada XOR output bernilai 1 hanya pada saat kedua input berlogika beda.

- Pada saat B1 = 1, sinyal output pada gerbang XOR berlawanan sinyal clock. Karena, pada XOR output bernilai 1 pada saat kedua input berlogika beda. Pada awal clock berlogika 0 dan B1 bernilai 1 maka output langsung berlogika 1.

* Gerbang NAND

- Pada saat B1 = 0, sinyal output pada gerbang NAND akan selalu bernilai 1. Karena pada saat sinyal clock berlogika 1 ataupun 0 akan selalu menghasilkan output 1, karena pada NAND, output berlogika 0 hanya pada saat input keduanya bernilai 1.

- Pada saat B1 = 1, sinyal output pada gerbang NAND berlawanan sinyal clock. Karena, pada NAND output bernilai 0 pada saat kedua input bernilai 1.

*  Gerbang NOR

- Pada saat B1 = 0, sinyal output pada gerbang NOR berlawanan dengan sinyal clock. Karena, pada gerbang NOR merupakan kebalikan dari gerbang OR. Pada gerbang NOR output bernilai 1 pada saat kedua input bernilai 0.

- Pada saat B1 = 1, sinyal output selalu berlogika 0. Karena pada gerbang XOR output bernilai 1, hanya pada saat kedua input berlogika 0.

*  Gerbang XNOR

- Pada saat B1 = 0, sinyal output pada gerbang XNOR berlawanan dengan sinyal clock. Karena pada XNOR merupakan kebalikan dari XOR, yaitu output berlogika 1 saat kedua input berlogika sama, yaitu sama-sama 1 atau sama-sama 0.

- Pada saat B1 = 1, sinyal output pada gerbang XNOR mengikuti sinyal clock. Karena pada saat input bernilai sama akan menghasilkan output berlogika 1. Jadi, pada saat clock berlogika 1 dan B1 juga berlogika 1 maka output bernilai 1.

b. Pada hasil percobaan 1 tersebut, hasil yang didapatkan dengan teori yang dipelajari sesuai pada seluruh gerbang logika yang ada.
